Měření hmotnostního průtoku Coriolis
Coriolisovy hmotnostní průtokoměrydosahují vrcholu technologií v oblasti měření průmyslových kapalin. Mnoho odvětví, jako je ropa a plyn, výroba potravin a farmaceutický průmysl, klade důraz na efektivitu, bezpečnost, přesnost a kontrolu nákladů. Bezkonkurenční vhled do dynamiky proudění je také důvodem jejich popularity, protože měří hmotnostní průtok přímo, a ne nepřímo na základě výpočtů založených na tlaku a teplotě. Zařízení poskytující přesné údaje v reálném čase za náročných povětrnostních nebo procesních podmínek je doslova převratným krokem, zejména pro odvětví, která se potýkají se složitými proměnnými.
Co je to hmotnostní průtokoměr?
Hmotnostní průtokoměr se používá k měření průtoku kapaliny protékající potrubím, aniž by se narušil celý výrobní proces. Měří hmotnost protékající potrubím za jednotku času. Měření hmotnostního průtoku je považováno za základní základ pro většinu receptur, stanovení materiálové bilance, fakturaci a také pro úschovu materiálu v souvisejících odvětvích. V takových aplikacích je spolehlivost a přesnost nanejvýš důležitá.
Jak funguje hmotnostní průtokoměr?

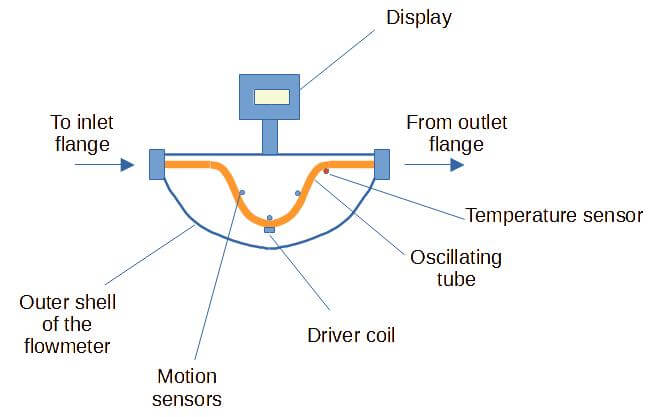

Dvě různé technologie používané v měření hmotnosti jsou inerciální a tepelná. Dříve používaný inerciální měřič je známý jako Coriolisovy průtokoměry, které se spoléhají na Coriolisův jev. Kapaliny protékající potrubím jsou vystaveny Coriolisovu zrychlení mechanickým zavedením zdánlivé rotace do potrubí. Vychylovací síla generovaná v procesu proudění kapaliny bude funkcí naměřeného hmotnostního průtoku.
Pozdějšítepelný hmotnostní průtokoměrpřímo měřit průtok plynů a kapalin. Ať už se do proudu přivádí určité množství tepla, nebo se sonda udržuje na konstantní teplotě, hmotnostní průtokoměr pracuje se dvěma teplotními senzory a elektrickým ohřívačem. Výše uvedený odstavec vysvětlujeJak funguje tepelný hmotnostní průtokoměr.
Jaký je princip hmotnostního průtokoměru?
Hmotnostní průtokoměry se zaměřují na měření hmotnosti látky protékající daným bodem za jednotku času. Liší se však technologiemi pro cílená přesná měření, jako je tepelná, Coriolisova, ultrazvuková nebo vírová.Coriolisův hmotnostní průtokoměrje jedním z nejoblíbenějších průtokoměrů pro svou přesnost a spolehlivost.
Přesnost a rozsah hmotnostních průtokoměrů
Díky vynikající přesnosti a opakovatelnosti jsou hmotnostní průtokoměry upřednostňovány v průmyslových odvětvích, která kladou důraz na přesnost. Měřicí rozsah hmotnostních průtokoměrů se vztahuje k maximálnímu rozsahu, který mohou měřit. Rozsah hmotnostního průtokoměru je obecně nepřímo úměrný jeho nepřesnosti. Důvody tohoto vztahu spočívají v citlivosti senzorů na tlumení, kterými jsou vybaveny průtokoměry se širokým rozsahem, které nejsou tak citlivé jako průtokoměry s úzkým rozsahem a přecitlivělostí.
Jak zvolit vhodný rozsah průtokoměrů?
Při výběru vhodného průtokoměru na základě praktických aplikací je třeba vzít v úvahu faktory, jako je typ kapaliny, rozsah průtoku, přesnost, teplota a tlak. Rozsah průtoku je první věc, kterou je třeba určit před výběrem správného rozsahu pro plný rozsah. Pokud je rozsah průtoku malý, dávají přednost hmotnostním průtokoměrům s malým rozsahem pro vyšší přesnost. Kromě toho jsou okolní teplota a tlak dalšími faktory ovlivňujícími konečnou přesnost. Pokud je teplota a tlak vysoký, má přednost při výběru hmotnostního průtokoměru, který je schopen odolat vysokým teplotám a tlaku.
Coriolisovy hmotnostní průtokoměry od společnosti Lonnmeter nabízejí nepřesnost měření průtoku 0,1 % - 0,05 % v rozsahu hmotnostního průtoku až do 100:1. Regulační rozsah zakřivených trubic je širší než u průtokoměrů s rovnými trubicemi. Celková chyba průtokoměru se skládá jak ze základní nepřesnosti, tak z chyby posunu nuly, což je změna nepravidelného výstupního signálu za podmínek nulového průtoku. Chyba posunu nuly je hlavní příčinou chyby a typicky představuje 1 % - 2 % naměřeného průtoku.
Někteří výrobci uvádějí celkovou přesnost v procentech průtoku pro vysoké průtoky a v procentech průtoku, stejně jako v chybě nulového posunu. Při porovnávání je důležité zkontrolovat specifikace, aby se předešlo možným podvodům.
Aplikace a omezení hmotnostních průtokoměrů
Hmotnostní průtokoměry jsou náchylné k ovlivňování proměnnými prostředí, odečty a výpočty; nastavení chyby může způsobit potenciální poškození zařízení, snížení účinnosti a přesnosti. U hmotnostních průtokoměrů se mohou vyskytnout následující problémy:
Č. 1 Tlak může klesnout, pokud se rychlost proudění zvýší pro detekci;
Coriolisovy průtokoměry č. 2 jsou dražší než jiné průtokoměry. A nelze je použít pro potrubí větších rozměrů.
Č. 3 Kondenzace vlhkosti v nasycených plynech může způsobit nízké hodnoty a odpovídající korozi.
Č. 4 Povlak nebo nánosy materiálu na senzoru ovlivní účinnost přenosu tepla.
Navzdory vyšším počátečním nákladům jsou dlouhodobé výhody přesnosti, nízkých nároků na údržbu a trvanlivosti užitečným řešením v mnoha průmyslových odvětvích. Přímé a spolehlivé měření hmotnosti, hustoty a teploty je činí všestrannými od ropného a plynárenského průmyslu až po potravinářský a nápojový průmysl.
Pokud hledáte spolehlivého výrobce hmotnostních průtokoměrů Coriolis, neváhejte nás kontaktovat a poraďte se s odborníky o výběru správných hmotnostních průtokoměrů. Nebo si jednoduše vyžádejte nezávaznou cenovou nabídku se specifickými požadavky.
